Hoy, analizaremos los "huesos, nervios, músculos y cerebro" de una puerta corrediza para ver cómo funcionan juntos para garantizar un funcionamiento confiable día tras día durante una década.

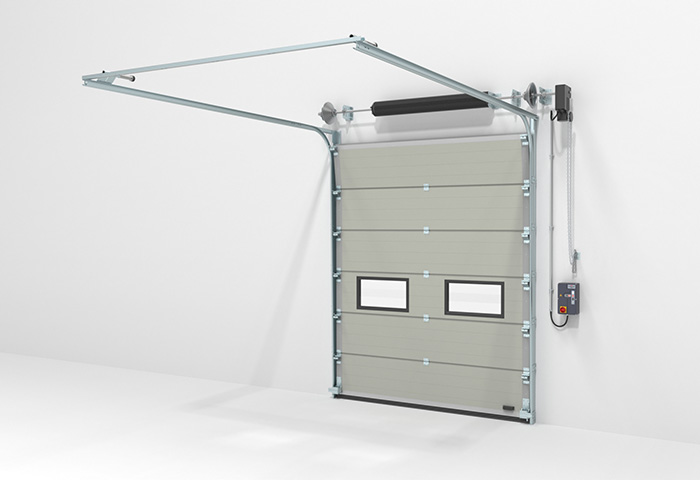

Una puerta corredera es una puerta industrial de alto rendimiento guiada por un riel de precisión y que utiliza un sistema de equilibrado con resorte de torsión o un sistema de accionamiento eléctrico para lograr un movimiento vertical. Al abrirse, la puerta se eleva suavemente por un riel preestablecido hasta la parte superior y desciende con precisión hasta el suelo para sellarse al cerrarse. Ofrece un excelente sellado, resistencia al viento y eficiencia energética. Por ejemplo, la puerta corredera aislante Kuailian utiliza un concepto de diseño modular, compuesto por cuatro sistemas principales:
1. Sistema de puertas

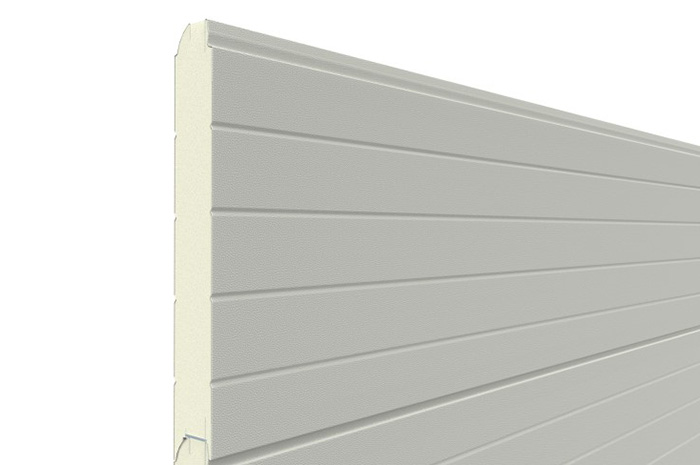

El panel de la puerta adopta una estructura de compuesto sándwich, cuya capa exterior es un panel exterior de aleación de aluminio o acero de alta resistencia, formado en un solo paso en la línea de producción automática continua Hennecke de Alemania. El recubrimiento de PE se procesa mediante un proceso de doble capa y una sola cocción (espesor de película ≥ 25 μm).
El interior está relleno de espuma de poliuretano Huntsman de Estados Unidos, que utiliza un proceso de espumado a alta presión de poliuretano sin flúor. La espuma es uniforme y densa, con una tasa de celda cerrada ≥ 90 % y una densidad de 48 ± 2 kg/m³. Su rendimiento ambiental cumple con la normativa RoHS, con un coeficiente de transferencia de calor K = 1,1 W (㎡.K) y posee excelentes propiedades de aislamiento térmico y retardante de llama.

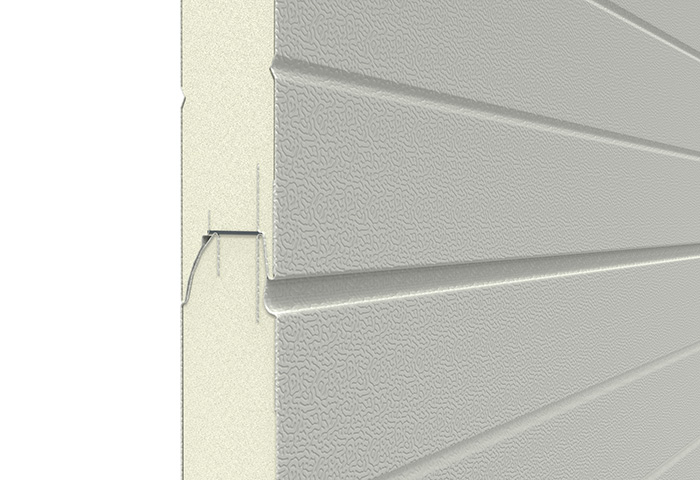

Los paneles interior y exterior se unen mediante un diseño de mordida estructural para mejorar la resistencia general y el aislamiento térmico.
1. Método de conexión del panel de la puerta.
Los paneles de la puerta están unidos mediante bisagras y equipados con cojinetes autolubricantes para garantizar un funcionamiento suave y estabilidad estructural. La altura estándar del panel es de 500 mm (con una tolerancia de ±0,5 mm), y se pueden personalizar en un rango de 200 a 800 mm. Se utilizan tiras de sellado de alta calidad en las juntas para garantizar un sellado óptimo.

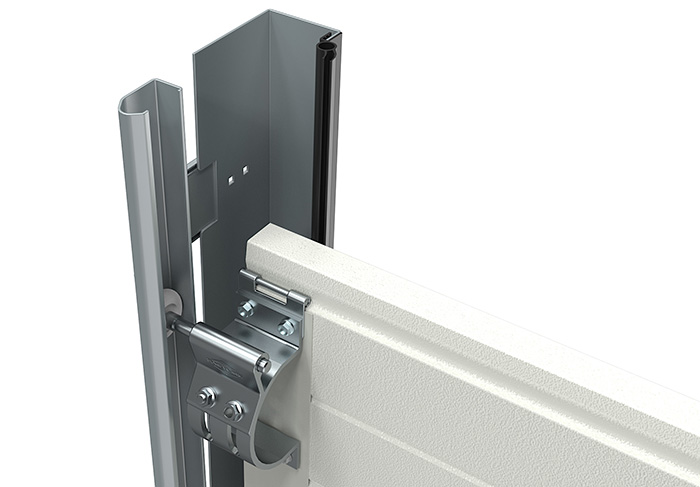

2. Sistema de vías (vía + carril auxiliar)
1. Riel principal.
El sistema de rieles de la puerta corredera industrial con riel principal está fabricado con placa de acero galvanizado (espesor de base ≥ 2,0 mm) con tratamiento superficial anticorrosivo. La estructura de montaje superior guía el cuerpo de la puerta para que se deslice suavemente por el riel, logrando una elevación vertical ascendente o giratoria, lo que optimiza el uso del espacio vertical en el almacén. Además, adopta un diseño modular y desmontable. Todos los nodos de conexión utilizan fijaciones estándar y se pueden desmontar sin soldadura, lo que simplifica significativamente las operaciones de mantenimiento posteriores. El tiempo de reemplazo de una sección del riel se puede controlar en 30 minutos.

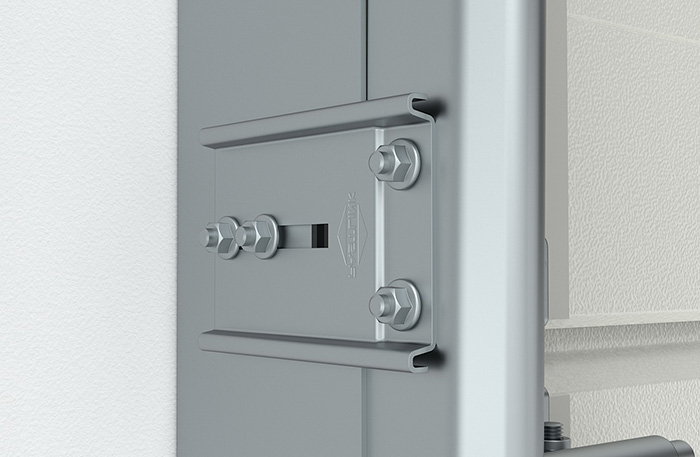

2. Riel auxiliar.
Los rieles auxiliares se utilizan para guiar la puerta, garantizando que no se desvíe ni se atasque durante su funcionamiento. La conexión se realiza mediante pernos, lo que evita la soldadura tradicional y facilita la sustitución y el mantenimiento.

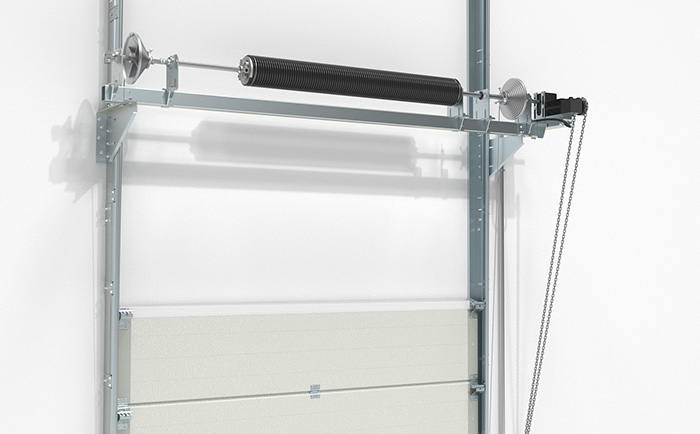

3. Sistema de equilibrio de resorte de torsión
El sistema de equilibrado de resortes de torsión es el mecanismo principal que garantiza el funcionamiento suave de la puerta. Su principio de funcionamiento se basa en la conversión dinámica de la energía potencial elástica y la energía potencial gravitatoria. Consiste en resortes de torsión, cables de acero, poleas, ejes de resortes de torsión, marcos de soporte y otros componentes que equilibran la puerta.
1. Resorte de torsión
El resorte de torsión FastLink está hecho de acero para resortes de alta resistencia 55CrSi, con una superficie tratada mediante granallado y electroforesis, y una vida útil de ≥30,000 ciclos.
2. Principio de equilibrado:
La puerta corredera logra un equilibrio dinámico mediante la fuerza elástica de los resortes de torsión, con una precisión de equilibrado de ±5%. La puerta se puede mantener estática en cualquier posición, lo que la hace ligera, estable y ahorra mano de obra durante el funcionamiento.
3. Diseño de seguridad:
Un dispositivo antirrotura de cable de acero evita eficazmente que el panel de la puerta se deslice accidentalmente hacia abajo, evitando accidentes de seguridad. En caso de corte de electricidad, la puerta se puede abrir mediante una cadena manual sin necesidad de herramientas adicionales.
4. Sistema de accionamiento y control

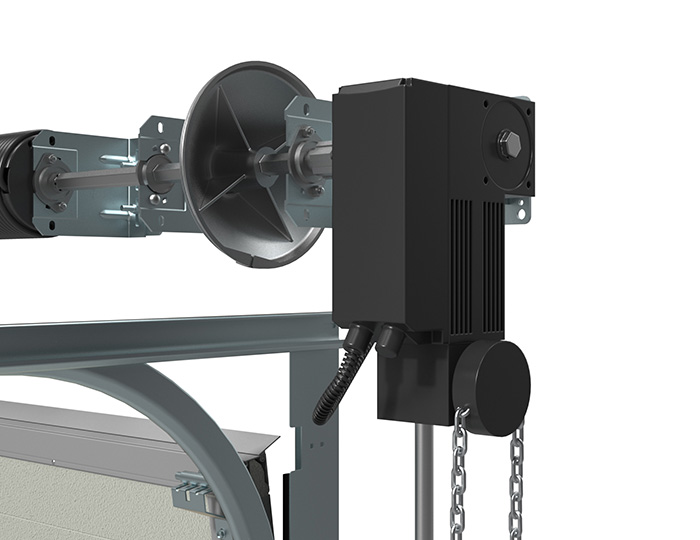

1. Sistema motor
El sistema de límite electrónico con codificador absoluto de alta precisión utiliza señales digitales para informar directamente sobre la posición del cuerpo de la puerta en tiempo real. Comparado con los limitadores mecánicos tradicionales, ofrece mayor estabilidad y fiabilidad, eliminando por completo el fenómeno de "recorrido de límite". El sistema permite la configuración directa de parámetros a través de la caja de control, sin necesidad de ajustar físicamente el bloque de límite, lo que mejora la eficiencia de depuración en más del 80 % y garantiza el bloqueo seguro de la posición de límite.

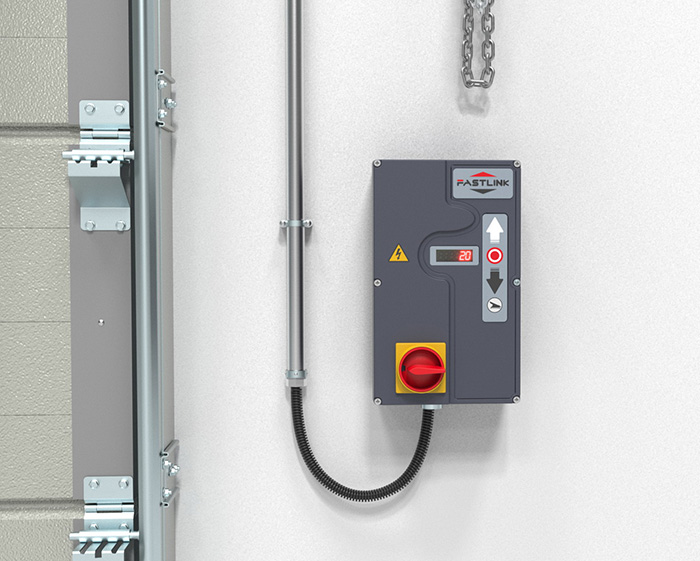

2. Caja de control
El sistema de control inteligente para puertas correderas industriales está equipado con una pantalla LCD que muestra parámetros clave como códigos de falla, estado de funcionamiento de la puerta (abierta/cerrada/detenida) y tiempos de operación en tiempo real. El sistema integra una interfaz de comunicación RS485 que permite el diagnóstico remoto de fallas y la gestión del mantenimiento a través de la plataforma del Internet de las Cosas (IoT), mejorando significativamente la eficiencia de operación y mantenimiento del equipo. En cuanto a los métodos de control, ofrece diversas opciones de operación inteligente, incluyendo control por botones, control remoto inalámbrico, inducción geomagnética y control de conexión con el sistema de protección contra incendios, creando una solución integral de control inteligente de puertas.

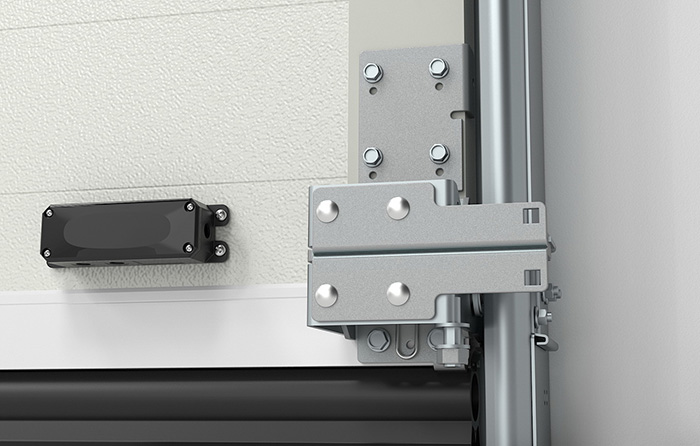

3. Dispositivo de protección de seguridad.
La puerta corrediza FastLink utiliza una nueva generación de protección inalámbrica con airbag, eliminando el método tradicional de conexión de cable en espiral. Esto no solo elimina los enredos de cables, sino que también reduce el riesgo de fallo de la protección por tirones accidentales. El sistema también incluye de serie una interfaz de alarma contra incendios que eleva automáticamente la puerta a una altura de escape de 50 cm sobre el suelo al recibir una señal de incendio. Además, integra funciones inteligentes de protección eléctrica, como protección contra pérdida de fase de alimentación y protección contra bloqueo del motor, entre otros mecanismos de seguridad. Estos innovadores diseños reducen eficazmente la necesidad de realizar trabajos en altura durante el servicio posventa, mejorando significativamente la seguridad del equipo y la facilidad de mantenimiento.
Las puertas correderas industriales logran un movimiento de elevación vertical eficiente y fluido gracias a la precisa colaboración de cuatro componentes principales: sistema de puerta, sistema de guías, sistema de equilibrio y sistema de control de accionamiento. Constituyen una solución de portal esencial en entornos logísticos y de producción modernos y eficientes.
